Kabinetski

AC-BOX

Kabinetski Ventilatori

PDF Katalog
Prečnik radnog kola350-710 mm
Broj veličina8
max airflow16,000 m³/h
max pressure1,000 Pa
motor typeAC asinhroni
impeller typeNazad zakrivljene lopatice

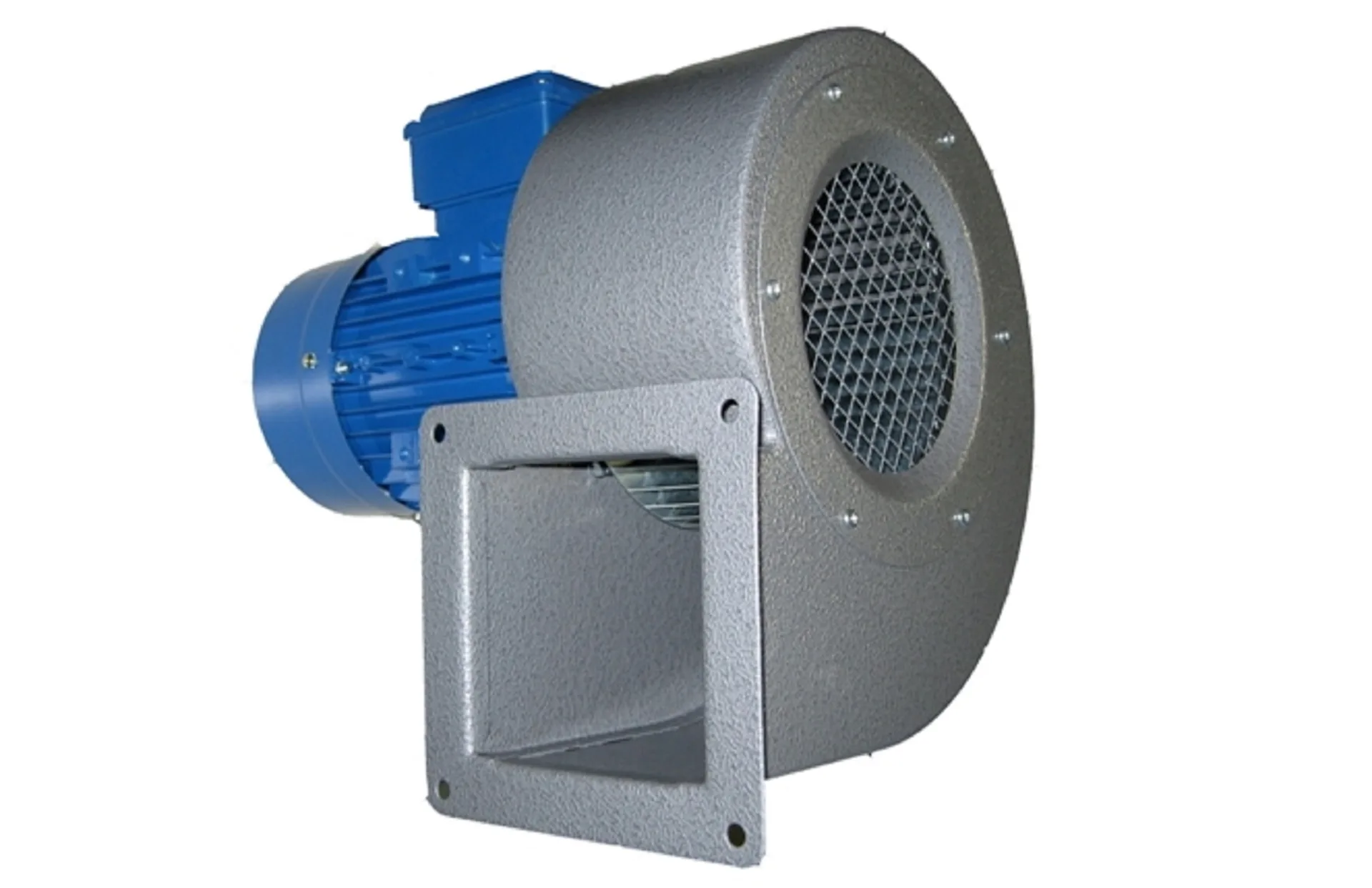

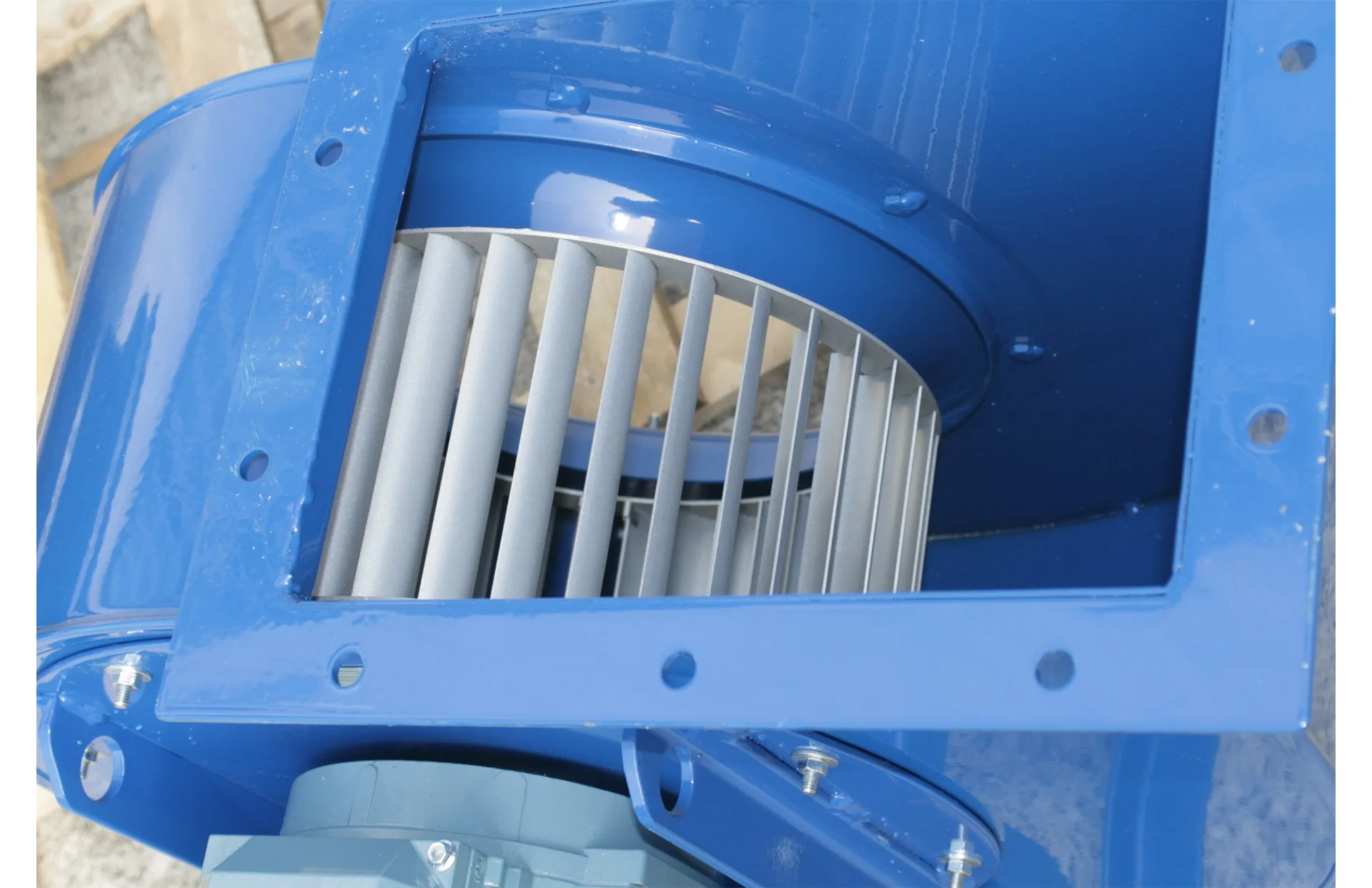

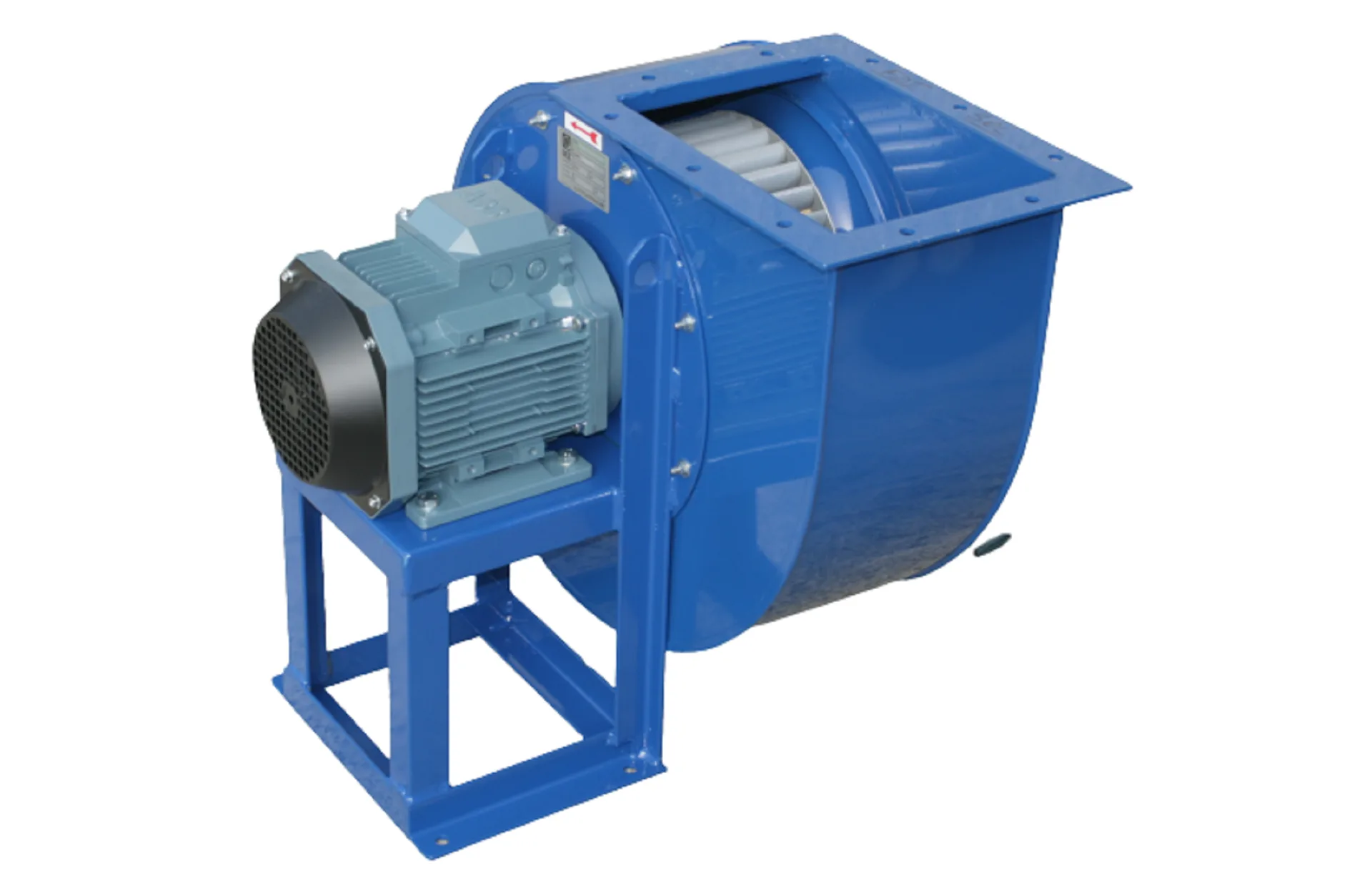

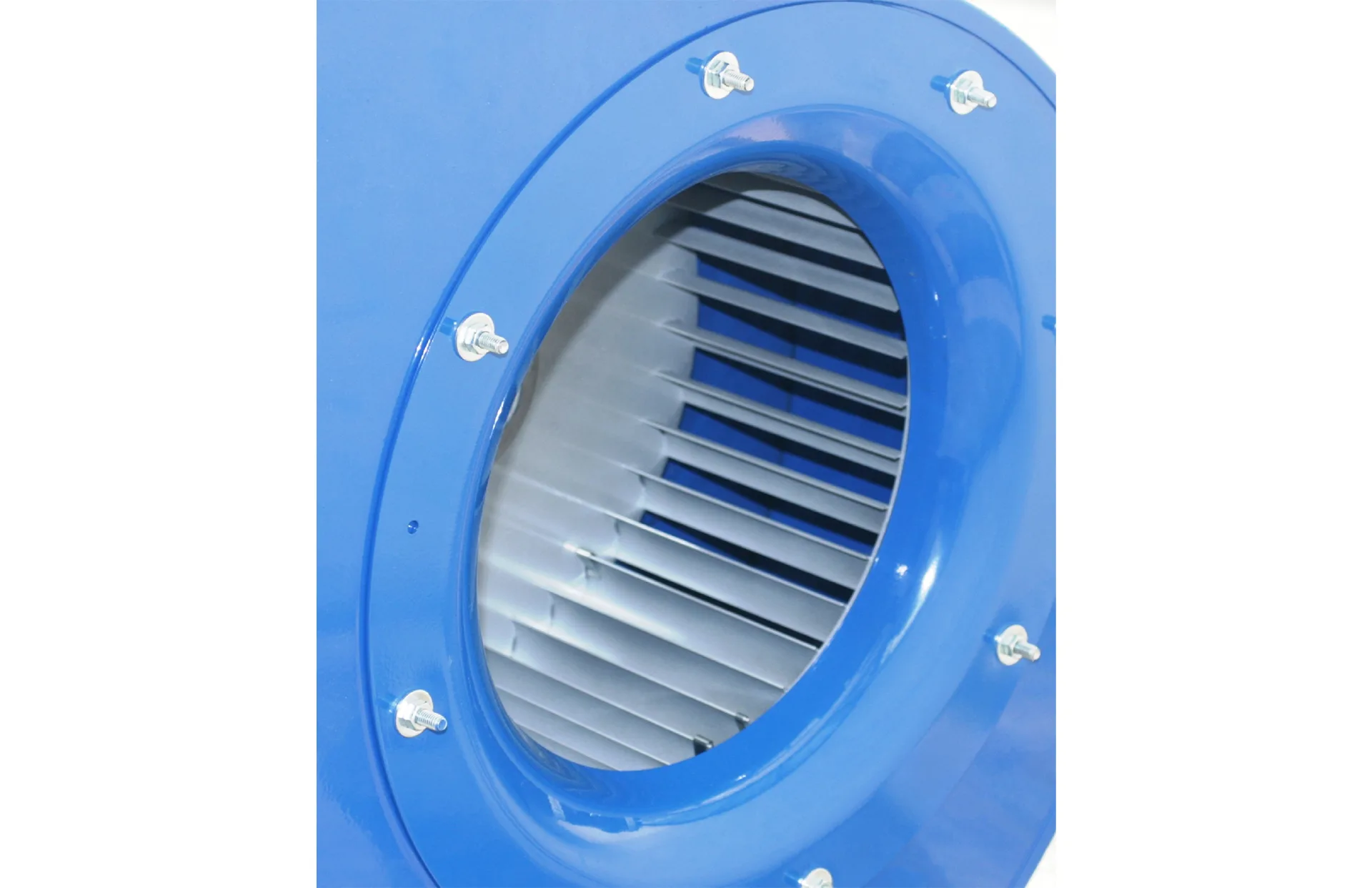

AC-BOX Backward Curved Cabinet Fan - Slika 1AC-BOX Backward Curved Cabinet Fan - Slika 2AC-BOX Backward Curved Cabinet Fan - Slika 3AC-BOX Backward Curved Cabinet Fan - Slika 4
1 / 4

Aplikacije

AC-BOX linija se sastoji od centrifugalnih ventilatora sa unazad zakrivljenim lopaticama, direktno spojenih sa asinhronim AC motorima smeštenim u plenumu (BOX), obloženom zvučno-izolacionim materijalom. Posebno pogodna za usisavanje ili ubacivanje vazduha u komercijalnim i industrijskim zgradama (kancelarije, teretane, prodavnice, restorani, mašinske prostorije, prostorije sa razvodnim tablama) gde se zahteva tihi rad i visoka efikasnost.

Opseg Modela

Ova linija se sastoji od 8 veličina, sa prečnikom impelera od 350 do 800 mm, protocima do 20.000 m³/h i maksimalnim pritiskom do 1.000 Pa.

Zainteresovani?

Zatražite ponudu ili preuzmite katalog

PDF KatalogPošalji UpitPozovi

Izbor tačnog modela

Tehnički konfigurator je na dnu stranice. Izaberite parametre motora ili unesite protok i pritisak da pronađete odgovarajući model iz kataloga.

Parametri modela·Protok i pritisak

Idi na konfigurator

Konstrukcija

Samonosivi aluminijumski okvir sa unutrašnjom zvučno-izolacionom oblogom klase 1. Kružni ulazni deo. Nazad zakrivljene centrifugalne lopatice sa direktno spojenim motorom. Asinhroni elektromotor IP55, klasa F. Lako uklonjivi paneli za inspekciju i usmeravanje izlaznog protoka. Raspored 4, direktno spojeno.

Dodatna Oprema

  • Vodootporni poklopac (RC-CB)
  • Nosači za fiksiranje (FB-CB), uključeni uz model 800
  • Kružna kontra-prirubnica (CF-DU)
  • Fleksibilni priključci (FC-DU)
  • Servisni prekidač (SW)
  • Nožice (SF-CB)
